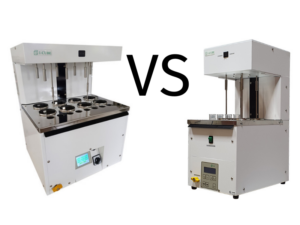

Лабораторные заторные аппараты для пивоварения и крахмалопродуктов: сравнение R4 и R8 по производительности, занимаемой площади и стоимости владения

Лабораторный заторный аппарат — это прибор, на котором держится вся система оценки качества солода. Не важно, пивоварня это, солодовня или предприятие по производству крахмалопродуктов: прежде чем запустить партию в производственный цикл, нужно точно знать, сколько экстракта даст конкретный солод при конкретном режиме затирания. Ошибка в лаборатории — это сорванная варка, перерасход сырья и нестабильное качество готового продукта на полке.

Чешская компания 1-CUBE, один из признанных европейских производителей лабораторного оборудования для пивоваренной отрасли, выпускает линейку заторных аппаратов R4, R8 и R12. Модели различаются количеством стаканов — 4, 8 и 12 соответственно — и, как следствие, пропускной способностью, габаритами и ценой. Самый частый выбор, с которым сталкиваются наши клиенты при оснащении лаборатории — это дилемма между R4 и R8. Модели технически идентичны по точности и функционалу, но радикально отличаются по тому, какой объем работы могут переварить за смену.
В этой статье мы разберем, в чём реальная разница между R4 и R8, и поможем понять, какая модель лучше соответствует задачам вашего производства.

Что делает заторный аппарат и зачем он нужен

Заторный аппарат воспроизводит в лабораторных условиях процесс затирания солода — точно так же, как это происходит на производстве, но в строго нормированных условиях. Результат — экстрактивность солода, то есть доля сухих веществ, переходящих в раствор при заданном температурном режиме. Чем выше экстрактивность, тем больше пива или крахмального продукта получится из тонны сырья.

Аппараты 1-CUBE поддерживают весь набор международных методик, применяемых в отрасли:

• CONGRESS — базовый европейский метод (EBC), проходящий через полный температурный профиль от 45 до 70 °C. Определяет абсолютную экстрактивность и степень цитолитического расщепления по разнице между мелким и грубым помолом.
• HARTONG 20/45/65/80 — четыре методики при фиксированных температурах, позволяющие оценить ферментативную активность солода и качество солодоращения.
• ASBC — американская методика, применяется на предприятиях, работающих по стандартам Американского общества химиков пивоварения.
• TERMOSTAT и PROFILE — программируемые режимы для нестандартных исследований: первая поддерживает постоянную температуру заданное время, вторая позволяет построить произвольный температурный график.

Все методики выполняются автоматически — прибор сам нагревает водяную баню по заданному графику, поддерживает паузы, перемешивает затор в стаканах с заданной скоростью. В стандартном исполнении оператор получает звуковой и световой сигналы, когда пора долить дистиллированную воду или отобрать пробу на осахаривание. В автоматизированной версии долив воды происходит без участия человека — через систему сопел, встроенных в крышку бани.

R4 и R8: что общего

Обе модели построены на одной технологической платформе. Электроника, программное обеспечение, датчики, система нагрева — идентичны. Разница заключается исключительно в размерах водяной бани и количестве рабочих позиций.
Точность, стабильность температурного режима, алгоритмы работы — всё это у R4 и R8 одинаково. Оба аппарата выдают результат, пригодный для аттестации лаборатории по ISO 9002.

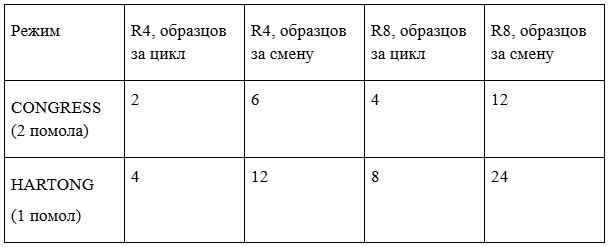

Производительность: главное различие

Именно в пропускной способности кроется смысл выбора между R4 и R8. Один цикл затирания по конгрессному методу занимает около 2 часов. В течение этого времени стаканы заняты — прибор нельзя остановить, вынуть пробы и начать новый анализ. Соответственно, количество одновременных проб — это ключевой фактор того, сколько солодов лаборатория может проанализировать за рабочий день.

• R4 — четыре стакана. Методика CONGRESS требует два помола одного солодового образца: мелкий и грубый. Это значит, что на R4 за один цикл анализируются максимум два образца солода (по два стакана на каждый). За восьмичасовую смену можно провести три полных цикла — итого до 6 образцов в день. Для методик Hartong, где используется только мелкий помол, пропускная способность выше: до 4 образцов за цикл, до 12 за смену.
• R8 — восемь стаканов. В два раза больше позиций, в два раза больше результативность. За один цикл CONGRESS — до 4 образцов, за смену — до 12. По Hartong — до 8 образцов за цикл, до 24 за смену.

Для солодовни, которая принимает и проверяет по 3–5 партий солода в день, R4 покрывает потребность. Для крупной солодовни или пивоваренного завода, где анализ солода идет непрерывным потоком, R8 — это не прихоть, а необходимость: иначе образцы копятся и задерживают выпуск партий.

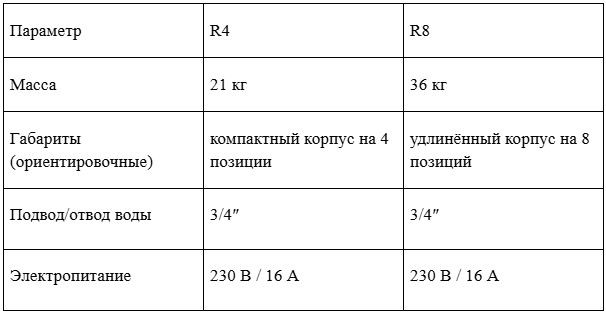

Занимаемая площадь и габариты

Разница в количестве стаканов физически выражается в размерах корпуса. R8 — это аппарат, который почти вдвое тяжелее и заметно длиннее базовой модели.

Точные габаритные размеры корпуса производитель указывает в техническом паспорте на каждую партию, но из практики оснащения лабораторий: R4 помещается на стандартную лабораторную столешницу глубиной 600 мм, R8 требует большего пространства — желательно выделенный стол или тумбу с усиленной конструкцией. Разница в весе — 15 кг — несущественна для установки, но учитывается при транспортировке и монтаже.
Важный нюанс: оба аппарата требуют подключения к водопроводу (для охлаждения водяной бани) и канализации (для слива). Параметры подключения одинаковы — резьба 3/4″. Но если в лаборатории уже есть одна точка водоразбора, установить R4 проще: достаточно короткого шланга. R8 из-за габаритов может потребовать размещения ближе к вводу воды или удлинения коммуникаций.

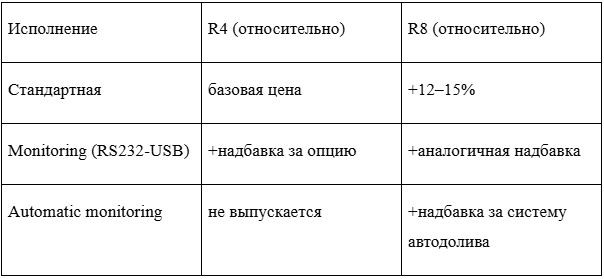

Стоимость владения

Стоимость владения складывается из трёх составляющих: закупочная цена, эксплуатационные расходы и расходы на обслуживание.

• Закупочная цена. R8 стоит примерно на 12–15% дороже R4 в сопоставимых исполнениях. Точные цены зависят от модификации (стандартная, monitoring, automat), курса валют, объёма закупки и условий поставки, поэтому мы приводим ориентировочные соотношения. У модели R4 нет версии с автоматическим доливом воды — эта функция доступна только на R8 и R12. Если для вашего производства критично полное исключение ручных операций, R4 automat не существует — придется брать R8 automat monitoring.
• Эксплуатационные расходы. Затраты на расходные материалы — дистиллированную воду, реагенты для йодной пробы, стаканы — пропорциональны количеству анализов, а не модели аппарата. На один стакан расходуется одинаково и на R4, и на R8. Электропотребление тоже одинаково: оба аппарата оснащены нагревателем 3 кВт, а время цикла не зависит от числа стаканов — вода греется в общей бане. Поэтому если R8 анализирует вдвое больше образцов за тот же цикл, стоимость электроэнергии в пересчете на один образец получается вдвое ниже.
• Обслуживание. Конструкция обеих моделей идентична по компонентам: один тип температурного датчика (Pt100), один тип электромагнитного клапана, один тип мешалок. Запчасти и расходники — те же. Единственное отличие: у R8 вдвое больше стаканов, мешалок и уплотнений, соответственно, больше точек потенциального износа. Но на практике надежность компонентов 1-CUBE высокая, и плановое обслуживание проводится раз в год независимо от модели.

Модификации: что выбрать внутри каждой модели

И R4, и R8 выпускаются в нескольких версиях, и выбор исполнения иногда важнее выбора количества стаканов.

• Стандартное исполнение — прибор выполняет методику автоматически, но оператор должен по сигналу вручную добавить воду из подогретых пробирок в стаканы с затором. Два-три таких вмешательства за цикл, по 30 секунд каждое — это не обременительно при 2–3 циклах в день, но на потоке становится утомительным и повышает риск ошибки.
• Monitoring — добавлен интерфейс RS232-USB для связи с компьютером. Позволяет в реальном времени видеть температурные кривые, архивировать протоколы испытаний и интегрировать аппарат в лабораторную информационную систему. Для предприятий с аттестацией по ISO 9002 или внедренных систем менеджмента качества — фактически обязательная опция.
• Automat monitoring (только R8) — автоматический долив дистиллированной воды через систему сопел в заданные моменты цикла. Оператор не вмешивается в процесс от начала до конца. Для серийного анализа 8 и более образцов в день это не просто удобство, а фактор воспроизводимости: устраняется временной разброс между ручным доливом в первый и последний стакан.

Когда оптимален R4

• Солодовня или пивоварня с объёмом анализа до 5–6 образцов в день.
• Лаборатория только создаётся, и поток проб пока не прогнозируется.
• Ограниченное пространство лаборатории.
• Бюджетные ограничения при приоритете точности над скоростью.
• Предприятие работает преимущественно по одной методике (например, только CONGRESS), и нет нужды параллельно запускать разные протоколы.

R4 — это классический выбор для крафтовых пивоварен малого и среднего объёма, а также для солодовен, принимающих сырьё небольшими партиями.

Когда оптимален R8

• Производство, где поток образцов солода превышает 6 в день.
• Лаборатория, работающая по нескольким методикам одновременно (CONGRESS + Hartong).
• Предприятие с аттестацией по ISO, где требуется документирование и передача данных (версия monitoring).
• Пивоварни или заводы крахмалопродуктов, где задержка анализа сырья блокирует выпускную готовность партии.
• Лаборатории, где оператор не может физически находиться у прибора всё время цикла (нужна версия automat).

R8 окупает разницу в цене, если он работает не вполсилы. Если лаборатория анализирует 3 образца в день — половина стаканов R8 будет простаивать, и переплата за производительность не оправдается. Но если есть тенденция к росту объемов анализа — лучше сразу заложить запас по мощности.

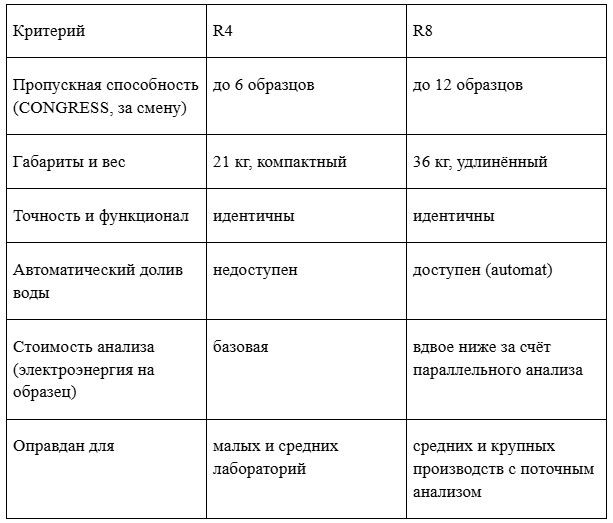

Резюме

Главный вывод: R4 и R8 — это не «плохой и хороший», а «маленький и большой». Точность у них одинаковая, методики — те же, надёжность — на одном уровне. Выбор определяется не качеством прибора, а тем, какой объем работы предстоит ему выполнять. Если сомневаетесь — специалисты «Элтемикс» помогут рассчитать загрузку лаборатории и подобрать модель так, чтобы она не простаивала и не стала узким местом.
