Универсальный влагомер FIZEPR-SW100.11

Влагомеры FIZEPR-SW100 сертифицированы, их применение подтверждено метрологическим свидетельством RU.C.31.001A №56698 Государственного реестра средств измерений РФ и сертификатом №12284 реестра ГСИ Казахстана.

Различные варианты конструкций датчика позволяют использовать влагомеры FIZEPR-SW100.11.х для контроля различных материалов. Диапазон измерения влажности – от 0 до 100% – обеспечивает широкую область применения прибора:

• производство строительных материалов (сушка песка, производство бетона, кирпича, керамических изделий);
• нефтехимическая промышленность (измерение влажности каучука, содержания воды в нефти, масле, мазуте, контроль состава эмульсий);
• сельское хозяйство (измерение влажности зерна, а также контроль влажности почвы, торфа).

Как и все влагомеры FIZEPR-SW100 измерители влажности серии FIZEPR-SW100.11.x состоят из электронного блока и датчика, выполненного из нержавеющей стали 12Х18Н10Т.

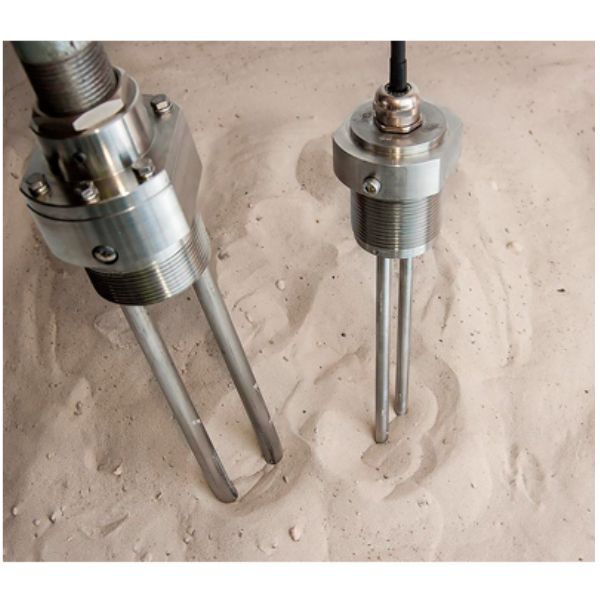

Особенность датчика универсального влагомера: зонд содержит два параллельных штыря из коррозионностойкой стали. Корпус – цилиндрический и снабжен крепежной муфтой с дюймовой резьбой G1″. Благодаря такой конструкции датчик может быть применен для измерения влажности почвы, для контроля сыпучих материалов в гуртах, в мешках, а также для измерения жидких и пастообразных материалов.

Но основное применение датчиков серии FIZEPR-SW100.11 – измерения в бункерах и резервуарах. Конструкция датчика позволяет закреплять его на стальной трубе. Возможные варианты крепления датчика в бункерах и резервуарах показаны на схемах ниже.

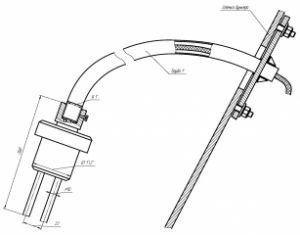

Предусмотрено несколько вариантов крепления датчика влагомера в бункере, показанных на следующем рисунке:

В зависимости от предполагаемого применения у датчиков FIZEPR-SW100.11 зонд может содержать насадки, соединяющую штыри зонда на его конце, или заостренные наконечники, позволяющие заглублять зонд в плотный материал (например, в почву).

Применение в конструкции влагомера нержавеющей стали и современных диэлектрических материалов обеспечивает коррозионную стойкость и возможность применения зонда анализаторов влажности FIZEPR-SW100.11.х в жестких условиях эксплуатации при температурах до 180°С, например, в варочных котлах в производстве сиропа, мясокостной муки.

Универсальные влагомеры также могут применяться для измерения влажности материалов на лентах конвейера. Датчик FIZEPR-SW100.11.x устанавливается над лентой конвейера таким образом, чтобы штыри датчика располагались вдоль потока материала. Это исключает налипания материала, а благодаря небольшим поперечным размерам датчика его зонд оказывается полностью погружен в материал даже при низкой загрузке конвейера, что обуславливает надежное и точное измерение влажности.

Для измерения жидких и пастообразных материалов, отличающихся высокой проводимостью, может быть применен влагомер варианта FIZEPR-SW100.11.6. Датчик этого влагомера содержит зонд, выполненный в виде двух параллельных стержней.

Датчик может крепиться к трубе с помощью муфты с трубной цилиндрической резьбой G1.

Влагомер такой конструкции удобен для контроля материалов в резервуарах, в лотках, в частности, для измерения осадка сточных вод.

Измеритель влажность выпускается в нескольких вариантах для различных применений с разными по исполнению датчиками и одинаковыми электронными блоками
