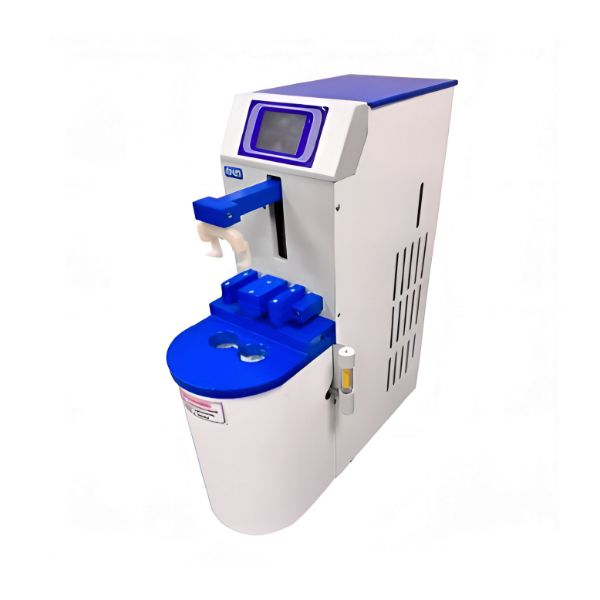

Прибор для определения числа падения ПЧП-10МО, с поверкой

Принцип работы приборов основан на реализации методики измерения числа падения по ГОСТ 27676

Конструкция прибора

• Конструкция приборов состоит из блока механического привода с блоком управления, где спереди установлена водяная баня, на поверхности которой располагается теплообменник.
• На кожухе справа установлен индикатор уровня воды в бане, а сверху расположены гнезда для установки кассеты с пробирками.
• Над крышкой водяной бани располагается устройство прижима кассеты с пробирками.
• В центре устройства прижима имеются выступы, внутри которых смонтированы датчики нижнего положения для фиксации момента достижения шток-мешалкой своего нижнего положения.
• Вверху над баней располагается коромысло с двумя захватами.
• Электроприводы коромысла и прижима смонтированы на задней стороне вертикальной панели под кожухом. Здесь же установлен электромагнит управления захватами с датчиком верхнего положения.
• Под кожухом блока механического привода также располагается плата электронных элементов.
• В модификации прибора ПЧП-10МО установлена система охлаждения.
• Справа в боковой крышке расположено ревизионное окно для контроля уровня и состояния охлаждающей жидкости.

Программное обеспечение

• Приборы имеют встроенное программное обеспечение (далее — ПО), которое не может быть изменено в процессе эксплуатации. ПО используется для преобразования и обработки информации, полученной в процессе проведения измерений.
• Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.
• Обновление ПО в процессе эксплуатации не осуществляется.
• Идентификационные данные ПО недоступны для просмотра.
• Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Описание метода определения числа падения

• Навеску размолотого зерна или муки помещают в вискозиметрическую пробирку, заливают в пробирку пипеткой (25,0±0,2) см дистиллированной воды температурой (20±5) °С. Пробирку закрывают резиновой пробкой и энергично встряхивают ее 20-25 раз для получения однородной суспензии. Вынимают пробку, колесиком шток-мешалки перемещают прилипшие частицы продукта со стенок в общую массу суспензии.
• Пробирку с вставленной в нее шток-мешалкой помещают в отверстие в крышке кипящей водяной бани, закрепив ее держателем таким образом, чтобы фотоэлемент прибора находился против шток-мешалки. В это же время автоматически включается счетчик времени. Через 5 с после погружения пробирки в водяную баню автоматически начинает работать шток-мешалка, которая перемешивает суспензию в пробирке. Через 60 с шток-мешалка автоматически останавливается в верхнем положении, после чего начинается ее свободное падение. После полного опускания шток-мешалки счетчик автоматически останавливается.

По счетчику определяют число падения — время в секундах с момента погружения пробирки с суспензией в водяную баню до момента полного опускания шток-мешалки.

Комплектация ПЧП-10МО

• Прибор для определения числа падения — 1 шт.
• Подставка под кассеты — 1 шт.
• Подставка для 20 пробирок — 1 шт.
• Шток-мешалка — 2 шт.
• Кассета — 1 шт.
• Пробка — 2 шт.
• Ерш для мытья пробирок — 1 шт.
• Методика поверки — 1 экз.
• Паспорт — 1 экз.

Поставляется по дополнительному заказу:

• Мерный цилиндр — 1 шт.
• Пробирки вискозиметрические — 10 шт.
